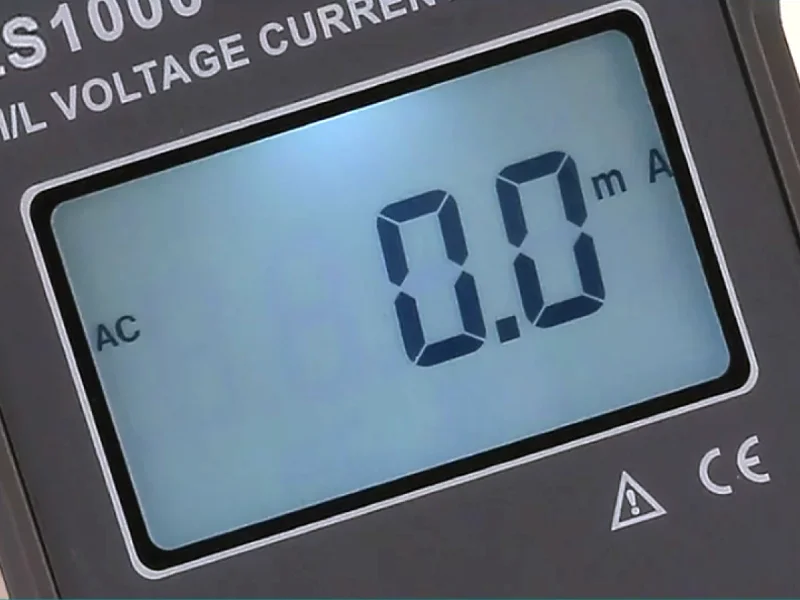

Széles AC áramtartomány
0,0 mA–1200 A mérési tartomány, 0,1 mA felbontás és automatikus 50/60 Hz felismerés. Ø50 mm-es pofanyílás.
ES1000 – árammérés kétféle használattal
Az ES1000 speciális árammérő lakatfogóból és szigetelőrúdból áll. A mérőfej a rúd mozgatásával a vizsgált vezetékre helyezhető, illetve arról eltávolítható.
A rúd nélkül kisfeszültségű AC áram és szivárgóáram mérésére is használható. A CT mérési elv, a kijelzett érték kimerevítése (HOLD), a csúcsérték kimerevítése és a belső memória segíti a helyszíni munkát.
Alkalmazási feszültséghatárok szigetelőrúddal: a gyártó szigetelt vezeték esetén 60 kV alatti, csupasz vezeték esetén 35 kV alatti hálózati feszültséget ad meg. Ezek a rudas alkalmazás feltételei; a műszer CAT III 600 V besorolása külön adat.
Főbb jellemzők
5 méteres szigetelőrúd
Öt részből összeállítható szigetelőrúd, összesen 5 m hosszúsággal. A mérőfej a rúd mozgatásával helyezhető a vezetékre.

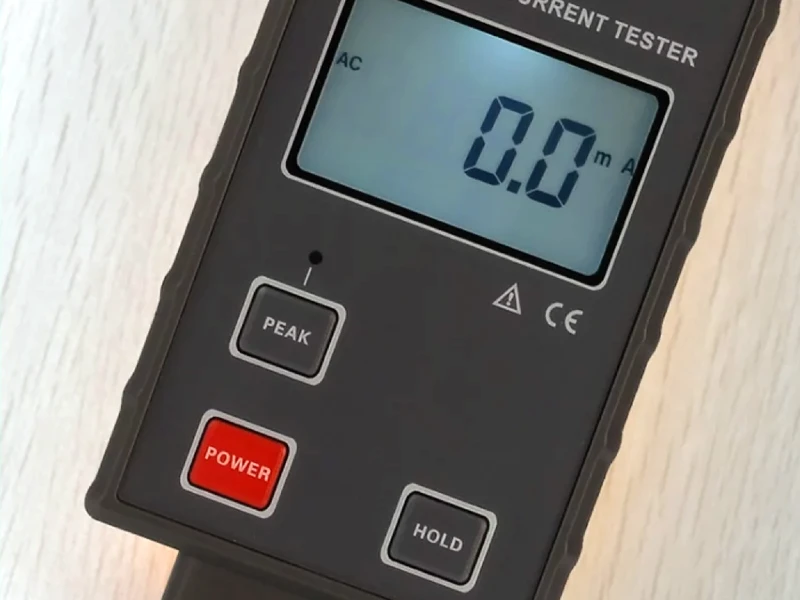

Kimerevítés és memória
A kijelzett érték és a csúcsérték kimerevíthető. A belső memória 99 mérési adatsort tárol; telítettségét a FULL felirat jelzi.

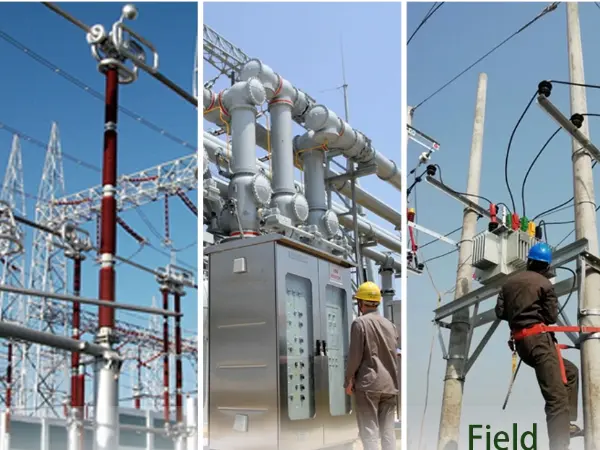

Helyszíni ellenőrzés
Alállomásokon, erőművekben, ipari üzemekben és karbantartásnál végzett árammérésekhez. A mérést a vezeték megszakítása nélkül végzi.
ES1000 műszaki adatok
| Jellemző | Adat |
|---|---|
| Mérési funkció | AC árammérés nagy- és kisfeszültségű vezetékeken; szivárgóáram mérése kisfeszültségen |
| Mérési elv | Lakatfogós áramváltó (CT) |
| Árammérési tartomány | 0,0 mA–1200 A; 50/60 Hz automatikus felismerés |
| Felbontás | 0,1 mA |
| Pontosság | ±(2% mért érték + 5 digit) |
| Pofanyílás | Ø50 mm |
| Mintavétel | 2 mérés/s |
| Kijelző mérete | 48 × 31 mm LCD |
| Kimerevítés | Kijelzett érték (HOLD) és csúcsérték |
| Adattárolás | 99 mérési adatsor; FULL jelzés megtelt memóriánál |
| Túlcsordulás jelzése | OL |
| Tápellátás | 6 V DC; 4 × 1,5 V alkáli elem |
| Gyenge elem jelzése | 5,2 V alatti elemfeszültségnél |
| Műszerméret (szélesség × vastagság × magasság) | 87 × 37 × 262 mm |
| Szigetelőrúd | 5 szakasz, összesen 5 m |
| Szigetelő szilárdság – gyártói adat | AC 60 kV effektív érték |
| Alkalmazás szigetelőrúddal | Szigetelt vezetéken 60 kV alatti; csupasz vezetéken 35 kV alatti hálózati feszültség |
| Mérési kategória | CAT III 600 V; 2-es szennyezettségi fok |
| Védettség | IP45 – gyártói termékoldal szerint |
| Üzemi hőmérséklet | −10…+40 °C |
| Tárolási hőmérséklet | −10…+60 °C |
| Relatív páratartalom | 0…31 °C: ≤75%; 31…40 °C: ≤50% |
| Gyártó által hivatkozott szabványok | IEC 1010-1, IEC 1010-2-032; IEC 61326 (EMC) |

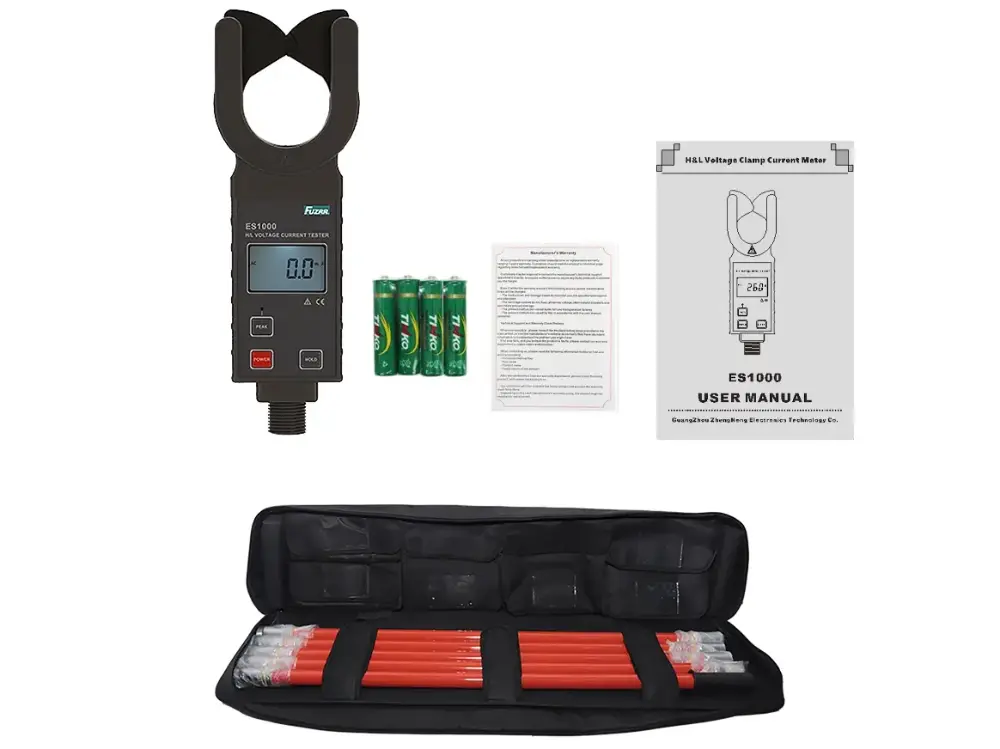

Szállítási tartalom
- ES1000 mérőműszer
- Szigetelőrúd-készlet, összesen 5 m hosszúsággal
- Műszertáska
- Elemkészlet
- Használati útmutató és garanciajegy
