A Pmax érték gyors meghatározásával egyszerűbben ellenőrizhető a modul tényleges teljesítménye.
FR705 röviden

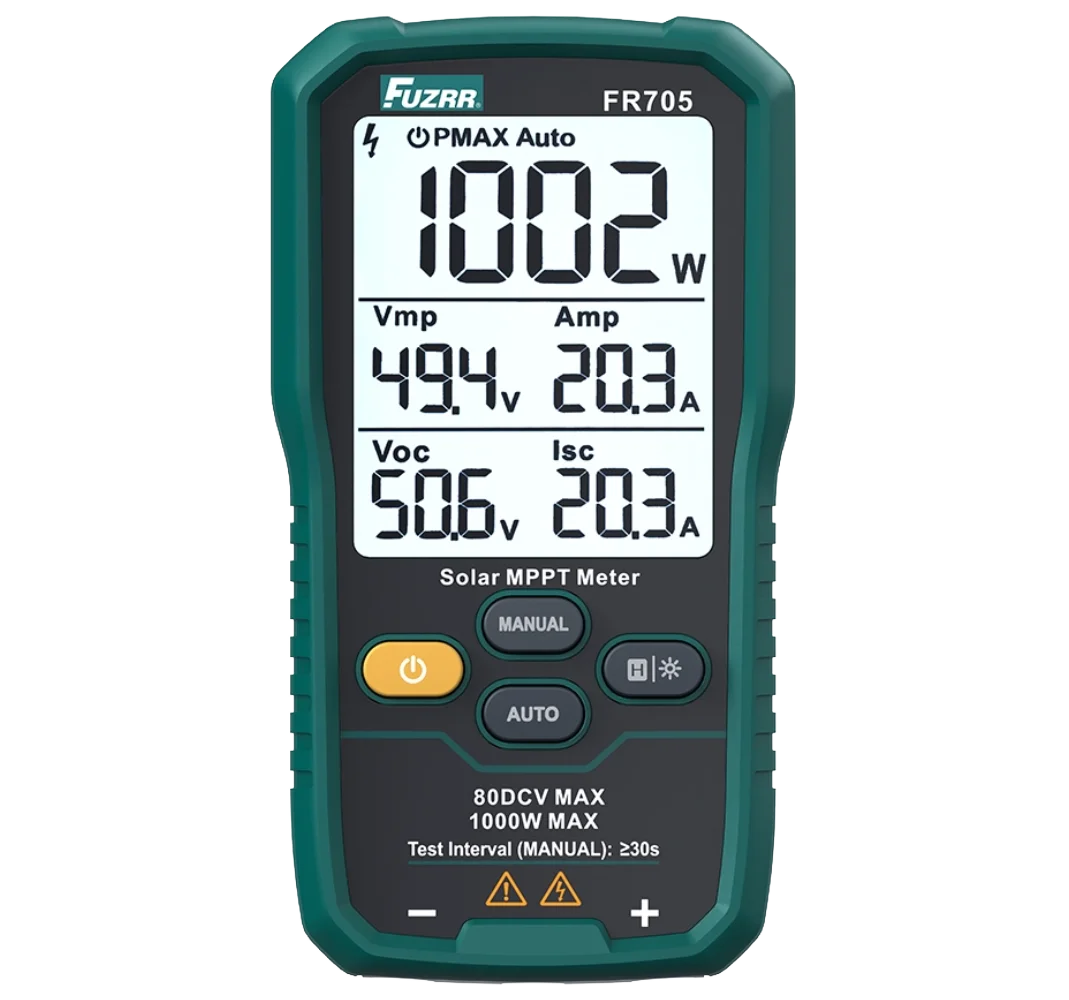

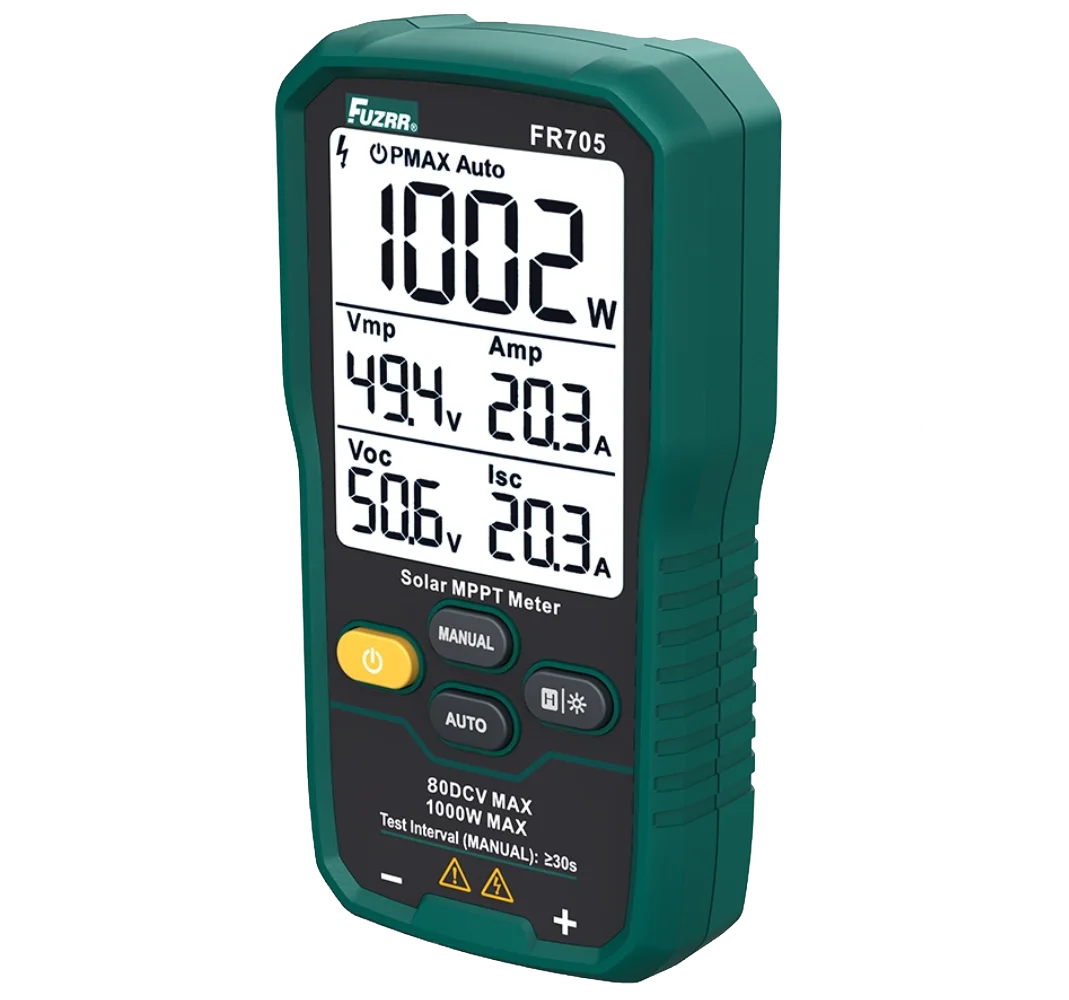

Az FR705 megméri a napelemes modul maximális teljesítményét (Pmax), a maximális teljesítménypont feszültségét és áramát (Vmp, Imp), az üresjárási feszültséget (Voc) és a rövidzárlati áramot (Isc). A fő mérési eredmények egyetlen kijelzőn áttekinthetők.
A kézi és automatikus üzemmód, a háttérvilágítás és a kijelzett érték kimerevítése megkönnyíti a helyszíni ellenőrzést. A kompakt műszer telepítés előtti vizsgálatokhoz, modulok összehasonlításához, hibakereséshez és karbantartáshoz használható.
Védelmi funkciók: túlmelegedés, túlfeszültség, túláram, túlterhelés és fordított bekötés elleni védelem.
Mérési funkciók és jellemzők
A munkaponti feszültség (Vmp) és az üresjárási feszültség (Voc) mérése 12–80 V között.
A munkaponti áram (Imp) és a rövidzárási áram (Isc) mérése, legfeljebb 35 A-ig.
Kézi vagy automatikus mérési mód a napelemes modul gyors ellenőrzéséhez.
Túlmelegedés, túlfeszültség, túláram, túlterhelés és fordított bekötés elleni védelem.
Háttérvilágítású, 3,2 hüvelykes LCD; a fő mérési eredmények egyetlen kijelzőn láthatók. A kijelzett érték kimerevíthető.
FR705 és FR705E összehasonlítása
| Paraméter | FR705 | FR705E |
|---|---|---|
| Maximális teljesítmény (Pmax) | 1000 W | 2000 W |
| Munkaponti feszültség (Vmp) | 12–80 V | 12–150 V |
| Áram (Imp) | max. 35 A | max. 45 A |
| Üresjárási feszültség (Voc) | 12–80 V | 12–150 V |
| Rövidzárási áram (Isc) | max. 35 A | max. 45 A |
| Kijelző | 3,2" LCD | |
| Méréshatár | Kézi / automatikus | |
| Kijelzett érték kimerevítése (HOLD) | Igen | |
| Háttérvilágítás | Igen | |
| Automatikus kikapcsolás | Igen | |
| Fordított bemenet elleni védelem | Igen | |
Ezen az oldalon az FR705 típust mutatjuk be. A 2000 W, 150 V és 45 A felső határ az FR705E modellre vonatkozik.
FR705 műszaki adatok
| Funkció | Méréstartomány | Felbontás | Pontosság |
|---|---|---|---|
| Pmax – maximális teljesítmény | 0–1000 W | 1 W | ±(5% + 5 dgt) |
| Vmp – MPP feszültség | 12–80 V | 0,1 V | ±(2% + 2 dgt) |
| Imp – MPP áram | 0–35 A | 0,01 A | ±(2% + 2 dgt) |
| Voc – üresjárási feszültség | 12–80 V | 0,1 V | ±(2% + 2 dgt) |
| Isc – rövidzárlati áram | 0–35 A | 0,01 A | ±(2% + 2 dgt) |
Napelemes mérés a gyakorlatban
Telepítés előtti ellenőrzés · Modulok összehasonlítása · Hibakeresés · Karbantartás
