Professzionális érintésvédelmi műszer, HTItalia Macrotest G3

EN61557-1 szerinti érintésvédelmi mérések

A HTItalia MacrotestG3 érintésvédelmi műszer tulajdonságai

A MACROTEST G3 a legújabb elvek alapján fejlesztett univerzális érintésvédelmi műszer, amely az IEC/EN61557-1 szabvány ajánlásainak megfelelően egyaránt használható lakossági és ipari érintésvédelmi mérésekre.
Az érintő képernyő, az ikon-alapú menü, valamint az extrém intuitív felhasználóbarát kialakítás a kezelést gyakorlatlan szakember számára is egyszerűvé teszi. A számtalan funkció széles alkalmazási lehetőséget biztosít a készüléknek.
A MACROTEST G3 érintésvédelmi műszer lehetővé teszi a mért értékek memóriába történő mentését, a mentett adatok optikailag leválasztott USB porton, vagy WiFi interfészen keresztül PC-re, vagy okostelefonra történő letöltését. A készülékkel szállított többnyelvű (magyar is) szoftver lehetőséget ad mérési jegyzőkönyv készítésére, nyomtatására.
A MACROTESTG3 érintésvédelmi műszer az opcionális IMP57 tartozékkal lehetőséget ad a hurokimpedancia / hurokellenállás nagy felbontással (0.1 mOhm) történő mérésére a rövidrezárási áram pontos meghatározásához. A tartozékkal pontos mérések végezhetők még az erőmű közvetlen közelében is, elősegítve a védelmi eszközök paramétereinek helyes megválasztását.
További lehetőségek között említhető a különböző RCD-k (A, AC és B), továbbá magneto-termál kapcsolók működési paramétereinek, valamint gG és aM típusú biztosítók ellenőrzési lehetősége. A MACROTESTG3 érintésvédelmi műszer az opcionális T2100 földelési ellenállásmérővel a földelések megbontása nélkül teszi lehetővé a földelési ellenállás gyors és pontos meghatározását.

  • Védővezetők folytonosságának ellenőrzése 200 mA-el
  • Szigetelési ellenállásmérés 50, 100, 250, 500, 1000V DC-vel
  • A, AC, B típusú általános, szelektív és késleltetett RCD-k ellenőrzése
  • Vonali/hiba-hurokimpedancia meghatározása, a várható rövidrezárási áram számításával
  • Vonali/hiba-hurokimpedancia meghatározása nagy felbontással (IMP57 opcionális tartozékkal)
  • B, C, D és K karakterisztikájú MCB-k és gG és aM biztosítók ellenőrzése
  • A mérendő kábel hosszának, típusának és szigetelésének választása
  • Az ellenőrizendő védelmi eszköz működési idejének választása
  • Földelési és fajlagos talaj ellenállás mérése mérőszondákkal
  • Földelési ellenállás mérése T2100 opcionális lakatfogóval
  • Hurokimpedancia mérése az RCD-k működtetése nélkül
  • V, A, W, VAR, VA, PF mérése 1-fázisú rendszerekben
  • Fázissorrend és szivárgóáram ellenőrzés
  • Környezeti paraméterek (°C/°F, RH%, Lux) mérése (opcionális)
  • Színes érintő képernyős
  • On-line segítség (HELP)
  • Belső memória
  • Optikailag leválasztott USB, beépített Wi-Fi
  • Tölthető telepes táplálás

Pontosság megadása: ±[% leolvasott érték (MÉ) + digitek száma], 23°C ±5°C, <60% RH

Szigetelésvizsgálat
Tartomány (MΩ) Felbontás (MΩ) Pontosság
Mérőfeszültség 50 V
0.01... 9.99 0.01 ±(2.0% MÉ + 2 digit)
10.0... 49.9 0.1
50.0... 99.9 0.1 ±(5.0% MÉ + 2 digit)
Mérőfeszültség 100 V
0.01... 9.99 0.01 ±(2.0% MÉ + 2 digit)
10.0... 99.9 0.1
100.0... 199.9 0.1 ±(5.0% MÉ + 2 digit)
Mérőfeszültség 250 V
0.01... 9.99 0.01 ±(2.0% MÉ + 2 digit)
10.0... 99.9 0.1
100... 499 1 ±(5.0% MÉ + 2 digit)
Mérőfeszültség 500 V
0.01... 9.99 0.01 ±(2.0% MÉ + 2 digit)
10.0... 199.9 0.1
200... 499 1
500... 999 1 ±(5.0% MÉ + 2 digit)
Mérőfeszültség 1000 V
0.01... 9.99 0.01 ±(2.0% MÉ + 2 digit)
10.0... 199.9 0.1
200... 999 1
1000... 1999 1 ±(5.0% MÉ + 2 digit)
  • Nyitott kapcsok feszültsége: névleges mérőfeszültség -0%... +10%
  • Rövidrezárási áram: <6.0 mA, 500 V mérőfeszültségnél
  • Névleges mérőáram: >1 mA ha a terhelés = 1 k?*Vnom  (Vnom=50 V, 100 V, 250 V, 500 V, 1000 V)
  • Védelem: figyelmeztető üzenet a képernyőn, ha a feszültség >10V
Feszültség (RCD, LOOP, Fázissorrend)
Tartomány / Felbontás / Pontosság
15... 460 V / 1 V / ±(3.0% MÉ + 2 digit)
Frekvencia
Tartomány / Felbontás / Pontosság
47.0... 63.6 Hz / 0.1 / ±(0.1%  MÉ + 1 digit)
Védő és potenciál kiegyenlítő vezetékek folytonosság mérése
Tartomány Felbontás Pontosság (*)
0.01... 19.99 Ω 0.01 Ω ±(5.0% MÉ + 3 digit)
20.0... 99.9 Ω 0.1 Ω
(*) mérőkábel ellenállásának kompenzálása / kalibrálása után
  • ● Mérőáram: >200 mA DC, R≤5 Ω (kalibrálásba beleértve), DC áram felbontása: 1 mA
  • Nyitott kapcsok feszültsége: 4V ? V0 ? 12V
Hurokimpedancia, Z Line (L-L, LN, L-PE között)
Tartomány Felbontás Pontosság (*)
0.00... 199.9 mΩ * 0.1 mΩ ±(5.0%  MÉ + 1 mΩ)
200... 1999 mΩ * 1 mΩ
0.01... 9.99 Ω 0.01 Ω ±(5.0% MÉ + 3 digit)
10.0... 199.9 Ω 0.1 Ω
(*) IMP57 opcionális tartozékkal mérve)
  • Maximum mérőáram: 5.81A (265 V-nál); 10.10A (457 V-nál)
  • Mérőfeszültség tartománya: 100... 265 V (L-N) / 100... 460 V (L-L); 50/60 Hz ±5%
  • Védelem típusa: MCB (B, C, D, K), biztosító betét (gG, aM)
  • Szigetelő anyagok: PVC, Gumi Butyl, EPR, XLPE
Első hibaáram (IT rendszer)
Méréstartomány Felbontás Pontosság
0.1... 0.9 mA 0.1 mA ±(5.0% MÉ + 1 digit)
1... 999 mA 1 mA ±(5.0% MÉ + 3 digit)
Érintési feszültség határértéke (ULIM): 25V, 50V
RCD-k ellenőrzése (fröccsöntött házas típus)
Általános adatok
  • RCD típusok: AC (), A (), B () – General (G), szelektív (S) és késleltetett ()
  • Névleges működtető áram: 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 650 mA, 1000 mA
  • L-PE és L-N feszültség: 100 V... 265 V AC és A típusú RCD, 190V... 265V B típusú RCD
  • Frekvencia: 50/60 Hz ±5%
  • Tartomány:(0.3... 1.1) I?N mA
RCD-k működtető árama (fröccsöntött házas - Generál RCD)
IΔN Felbontás Pontosság IΔN
RCD AC, A típus
10mA ≤0.1 IΔN mA -0%, +(10% IΔN)
10 mA≤IΔN≤650 mA ≤0.1 IΔN mA -0%, +(10% IΔN)
RCD B típus
30 mA ≤IΔN ≤100 mA -0%, +(5% IΔN) -0%, +(10% IΔN)
RCD-k (fröccsöntött házas típus) működési ideje [ms] (TT/TN rendszer) lásd adatlap

RCD-k (fröccsöntött házas típus) működési ideje [ms] (TT/TN rendszer) (lásd adtlap)
RCD-k (fröccsöntött házas típus) működési ideje [ms] (IT rendszer) (lásd adtlap)
Szivárgó áram késleltetés figyelő RCD-k ellenőrzése (RCDX opcionális tartozékkal)
Általános adatok
  • RCD típusok: AC (), A (), B () – General (G), szelektív (S) és késleltetett ()
  • Névleges működtető áram: 1,3 A... 10 A
  • L-PE és L-N feszültség: 100 V... 265 V AC és A típusú RCD, 190V... 265V B típusú RCD
  • Frekvencia: 50/60 Hz ±5%
  • Tartomány:(0.3... 1.1) I?N mA
Szivárgó áram késleltetés figyelő RCD-k működtető árama (Generál típusú RCD) AC, A, B típus
IΔN Felbontás Pontosság IΔN
300 mA ≤IΔN ≤10 A ≤0.1 IΔN -0%, +(10% IΔN)
Szivárgó áram késleltetés figyelő RCD-k működési ideje [ms] (TT/TN rendszer)

Föld szivárgó áram késleltetés figyelő RCD-k működési ideje [ms] (TT/TN rendszer) (lásd adtlap)
Föld szivárgó áram késleltetés figyelő RCD-k működési ideje [ms] (IT rendszer) (lásd adtlap)
RA - globális földelési ellenállás (az RCD-k működtetése nélkül)
Általános adatok
  • Mérőfeszültség: 100... 265V (L-PE), 50/60 Hz ±5%
RA - globális földelési ellenállás (rendszer semleges vezetővel)
Tartomány (Ω) Felbontás (Ω) Pontosság
0.01... 9.99 0,01 -0%, +(5.0%  MÉ + 0.1 ?)
10.0... 199.9 0,1 -0%, +(5.0%  MÉ + 1 ?)
200... 1999 1 -0%, +(5.0%  MÉ + 3 ?)
Mérőáram: ~10 mA
RA - globális földelési ellenállás (rendszer semleges vezető nélkül)
Tartomány (Ω) Felbontás (Ω) Pontosság
1... 1999 1 -0%, +(5.0%  MÉ + 3 digit)
Mérőáram: <½ IΔN beállított
Érintési feszültség (RCD és Ra ellenőrzés)
Tartomány (V) Felbontás (V) Pontosság
0... 2Utlim 0,1 -0%, +(5.0%  MÉ + 3 V)
Érintési feszültség (Föld ellenőrzés - TT rendszer)
Tartomány (V) Felbontás (V) Pontosság
0... 99.9 0,1 -0%, +(5.0%  MÉ + 3 V)
Érintési feszültség (Föld ellenőrzés - TN rendszer)
Tartomány (V) Felbontás (V) Pontosság
0... 99.9 0,1 -0%, +(5.0%  MÉ + 3 V)
100... 999 1

Fázissorrend ellenőrzés (1-vezetékes módszer)
Feszültség P-N, P-PE [V] / Frekvencia
100... 265 / 50-60Hz ± 5%
A mérés csak közvetlenül a fémfelület megérintésével végezhető el
Hálózati feszültségesés (AV%)
Tartomány / Felbontás / Pontosság
0...100 % / 0,1 % / ±(10.0% MÉ + 4 digit)
Szivárgó áram (HT96U opcionális lakatfogóval)
Tartomány / Felbontás / Pontosság
0.5... 999.9 mA / 0,1 mA / ±(5.0% MÉ + 2 digit)
Földelési ellenállás / Fajlagos talaj ellenállása
Általános adatok
  • Mérőáram: <10 mA – 77.5 Hz.
  • Nyitott kapcsok feszültsége: <20 Vrms
Földelési ellenállásmérés 3-vezetékes módszerrel
Tartomány (Ω) Felbontás(Ω) Pontosság *
0.01... 19.99 0.01 ±(5.0%  MÉ + 3 digit)
20.0... 199.9 0.1
200... 1999 1
2.00... 49.99k 0.01k
  • Mérőáram: <10 mA – 77.5 Hz.
  • Nyitott kapcsok feszültsége: <20 Vrms
  • * Adjon 5%-ot a pontossághoz, ha a szondák ellenállása (Rh+Rs)?100 x Rmért
Talaj fajlagos ellenállása (4-vezetékes WeNner-módszerrel)
Tartomány (*) Felbontás Pontosság (*)
0.06... 9.99 Ωm 0.01 Ωm ±(5.0%  MÉ + 3 digit)
10.0... 99.9 Ωm 0.1 Ωm
100... 999 Ωm 1 Ωm
1.00k... 9.99 kΩm 0.01 kΩm
10.0k... 99.99 kΩm 0.1 kΩm
1.00M... 3.14 MΩm 0.01 MΩm
(*) távolság d=10m, "d" tartománya: 1... 10 m
  • Mérőáram: <10 mA - 77.5 Hz
  • Kapocsfeszültség:<20 Vrms
Környezeti paraméterek (AUX funkció)
Paraméter Tartomány Felbontás
Hőmérséklet -20... 80°C 0.1°C
Hőmérséklet -4... 176°F 0.1°F
Relatív nedvesség 0... 100% RH 0.1% RH
DC kimenő feszültség 0.1 mV... 1.0 V 0.1 mV
Megvilágítás (*) 0.001... 20.00 Lux 0.001... 0.02 Lux
0.1... 2000 Lux 0.1... 2 Lux
1 Lux... 20 kLux 1... 20 Lux
Pontosság: ±(2.0% MÉ+2 digit) (HT53 luxméterrel mérve Class AA szerint)
Általános műszaki adatok
  • Kijelző: színes érintő képernyő (LCD), 320x240 mm
  • Memória: 999 tároló hely, 3 marker szint
  • Kommunikáció: optikailag leválasztott USB
  • Táplálás: 6 x 1.2 V (tölthető) telep, típus AA vagy 6x1.5 V AA méretű telep
  • Méretek / súly: 225 (magas) x 165 (széles) x 105 (mély) mm / kb. 1.2 kg (teleppel)
  • Referencia hőmérséklet: 23°C ±5°C
  • Működési hőmérséklet: 0... 40°C, <80% RH
  • Tárolási hőmérséklet: -10... 60°C, <80% RH
Vonatkozó szabványok
  • Folytonosságmérés 200 mA mérőárammal: IEC/EN61557-4
  • Szigetelési ellenállás: IEC/EN61557-2
  • Földelési ellenállás: IEC/EN61557-5
  • Hurok impedancia: IEC/EN61557-3
  • RCD-k ellenőrzése: IEC/EN61557-6
  • Fázis-sorrend: IEC/EN61557-7
Egyéb szabványok és megfelelés
  • EMC 2004/108/CE Directive 16th edition, CE MARK, EN50522, IEC/EN 61010-032, IEC/EN 61010-1, IEC/EN61187, IEC/EN61557-1, IEC/EN61557-2, IEC/EN61557-3, IEC/EN61557-4, IEC/EN61557-5, IEC/EN 61557-6, IEC/EN61557-7, LVD 2006/95/CE Directive, VDE 0100
  • Érintésvédelmi szabvány: IEC/EN61010-1 + A2(1997)
  • Gyártmány típus szabvány: IEC/EN61557-1,2,3,4,5,6,7
  • Kettős szigetelés
  • Szennyezési fokozat: 2
  • Mechanikai védelem: IP40
  • Túlfeszültség kategória: CAT III 240V~ (a földhöz képest), max. 415V a bemenetek között
  • Max használati magasság: 2000 m
  • EMC: EN61326-1 (1998) + A1 (1999) szerint

Készülékkel szállított tartozékok

Használati útmutató
Használati útmutató
Kalibrációs jegyzőkönyv
Kalibrációs jegyzőkönyv
Kalibrációs jegyzőkönyv
CE megfelelőségi igazolás
PR400 Mérőcsúcs mérésindító gombbalTávvezérlő mérőcsúcs mérésindító gombbal

Rend kód: PR400

  • Mérési kategória: CAT IV 600V / CAT III 1000V
  • Teljes hossza: 25 cm
  • Hegy hossza: 1,9 cm
  • Hegy átmérője: 4 mm

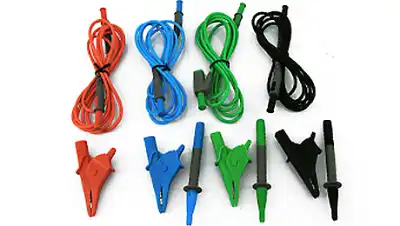

UNIVERSALKITG3, Kábelkészlet
UNIVERSALKITG3

Kábelkészlet

4 kábel (fekete, piros, zöld, kék), 4 krokodil csipesz, és 3 mérőcsúcs

  • Méréstartomány: 10A / 1000V
  • Mérési kategória: CAT IV 600V / CAT III 1000V
  • Kábelhosssz: 2 m
  • Krokodil csipesz nyílása: max. 4 cm
Mérőtüskel, piros
YABAT0003000

AA méretű NI-MH tölthető telep készlet 1.2 V/2000 mAh

DC lakatfogó adapter, HT4004Pyabat0004001

Teleptöltő

  • Tápfeszültség: 110-240VAC, 50 / 60Hz
  • Dugasz típusa: C
  • Támogatott telepek: AA e AAA Ni-Cd / NiMH
  • Aljzat elemekhez: 6x AA / AAA

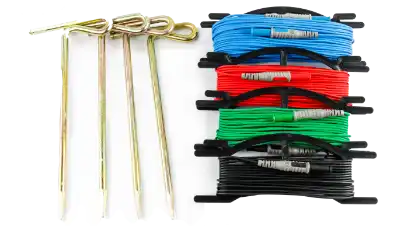

KITTERRNE, Földelési ellenállásmérő készle
KITTERRNE

Földelési ellenállásmérő készlet

4 kábel (fekete, piros, zöld, kék), 4 krokodil csipesz, és 3 mérőcsúcs

  • Szondák hossza: 25 cm
  • Kék mérőkábel: 25 m
  • Piros mérőkábel: 20 m
  • Zöld/fekete kábel: 4.5 m
  • Mérési kategória: CAT III 600V
TOPVIEW2006 jkv készítő szoftverTöbbnyelvű letölthető jkv készítő szoftver, TOPVIEW2006
  • Kábelhossz: 1,5 m
  • C2006 kimeneti csatlakozó: USB
  • Kompatibilitás: Windows XP-7-8-10 (32/64 bit)
PT400, Írón
PT400

Írón az érintő képernyőhöz

Kemény hordtáska, VA507
VA507

Kemény hordtáska

Külön rendelhető tartozékok

Keméyn hordtáska, VA500HT96U AC lakatfogó

Rend. kód: HT96U

  • Méréstartomány: 1mA... 1000A
  • Alappontosság: ±1,0% MÉ
  • Mérési kategória: CAT III 600V
  • Pofanyílás: 54 mm
  • Kimeneti csatlakozó: Hypertac
AC lakatfogó, HT4005KHT4005K, AC lakatfogó

Rend. kód: HP4005K

  • Mérési tartomány: 0,1... 200A
  • Alappontosság: ±0,5% MÉ
  • Mérési kategória: CAT III 600V
  • Pofanyílás: 40 mm
  • Kimeneti csatlakozó: Hypertac
T2100 földelési ellenállásmérő lakatfogóT2100

földelési ellenállásmérő lakatfogó

HP30D1: DC lakatfogóHP30D1, DC lakatfogó
  • Tartomány: 0.1... 200A
  • Alappontosság: ±0.5% MÉ
  • Befogható kábel: 40mm
  • Kimeneti csatlakozó: Hypertac
  • CAT III 600V
Mérőcsúcs levehető védősapkával, 404-IECN404-IECN

Mérőcsúcs levehető védősapkával

  • Tartomány: 36A / 1000V
  • Teljes hossz: 11.5 cm
  • Mérőtüske hossza: 1.9 cm
  • Mérőtüske átmérője: 4 mm
  • CAT IV 600V / CAT III 1000V
404-IECV, Mérőcsúcs levehető védősapkával404-IECV

Mérőcsúcs levehető védősapkával

  • Tartomány: 36A / 1000V
  • Teljes hossz: 11.5 cm
  • Mérőtüske hossza: 1.9 cm
  • Mérőtüske átmérője: 4 mm
  • CAT IV 600V / CAT III 1000V
1066-IECR, banándugó/hüvely hosszabbító1066-IECN

Banándugó/hüvely hosszabbító, fekete

  • Tartomány: 36A / 1000V
  • Teljes hossz: 11.5 cm
  • Mérőtüske hossza: 1.9 cm
  • Mérőtüske átmérője: 4 mm
  • CAT IV 600V / CAT III 1000V
1066-IECR, banándugó/hüvely hosszabbító1066-IECR

Banándugó/hüvely hosszabbító, piros

  • Tartomány: 36A / 1000V
  • Teljes hossz: 11.5 cm
  • Mérőtüske hossza: 1.9 cm
  • Mérőtüske átmérője: 4 mm
  • CAT IV 600V / CAT III 1000V
606-IECN: Mágneses csatlakozó hüvely606-IECN

Mágneses csatlakozó hüvely

  • Tartomány: 4A / 1000V
  • Mágneses tapogatóújj hossza: 3.5 cm
  • Banánhövely átmérőjer: 4 mm
  • CAT IV 600V / CAT III 1000V
IMP57,  hurok/vonali impedancia-mérőIMP57

Nagy felbontású hurok/vonali impedancia-mérő

  • Hurokimpedancia-mérés P-N, P-P, P-PE között és a várható rövidrezárási áram meghatározása
  • Mérési felbontás: 0.1mΩ (Zloop); 400kA (Ipsc)
  • Mérőáram: kb. 200A
  • Frekvencia tartomány: 50Hz ± 5%
  • Méretek: 340x300x150 mm
Puha hordtáska, SP400
SP0400

Puha hordtáska

Kábel teleptöltőhözVA504

Kemény hordtáska

A víz és por ellen védett hordtáska a készülék és tartozékai mellet helyet biztosít a méréshez szükséges bilincsek és pl. T2000, vagy T2100 lakatfogó számara is

BORSA2051, Puha hordtáska
BORSA2051

Kétrekeszes puha hordtáska

404-IECB, Mérőcsúcs levehető védősapkával404-IECB

Mérőcsúcs levehető védősapkával

  • Tartomány: 36A / 1000V
  • Teljes hossz: 11.5 cm
  • Mérőtüske hossza: 1.9 cm
  • Mérőtüske átmérője: 4 mm
  • CAT IV 600V / CAT III 1000V
RCDX10, ipari RCD-k max. 10A-rel történő ellenőrzésére
RCDX10

Ipari RCD-k max. 10A-rel történő mérésére

Luxmérő adapter, HT53/05HT53/05

Luxmérő adapter

  • Érzékelő: Si fotodióda
  • Tartományok: 20 / 2000 / 20000 lux
  • Válaszidő: <100ms
  • KImenőjel: 20 lux: 0.01 lux/1mV, 2000 lux: 1 lux/1mV, 20000 lux: 10 lux/1mV
  • Pontosság: ±3% MÉ
Hőmérséklet és nedvességm data-target=HT52/05

Hőmérséklet és nedvességmérő adapter

Hőmérséklet
  • Tartomány: -20÷60°C
  • Pontosság: ±0.7°C
  • Érzékelő: kapacitív
Nedvesség
  • Méréstartomány: 0÷100%RH
  • Pontosság: ±3% MÉ 25°C-n
  • Érzékelő: kapacitív

Hasonló HTItalia érintésvédelmi műszerek

Érintésvédelmi műszer, Combi519Combi519

Sokfunkciós műszer ipari és lakóépületek érintésvédelmi mérésre

Érintésvédelmi műszer, Combi521Combi521

Sokfunkciós műszer ipari és lakóépületek érintésvédelmi mérésre

Card image capCombiG2

Sokfunkciós érintésvédelmi műszer színes érintő képernyővel és HTANALYSIS™ kompatibilis Wi-Fi-vel

GSC60

Érintésvédelmi mérések és hálózati - teljesítmény analizis egy műszerben
