HTItalia, hálózati analizátorok, Lumel és Camille Bauer teljesítménymérők és analizátorok

HTItalia, Sonel hálózati teljesítmény analizátorok

3-fázisú hálózati analizátor, PQA820

PQA820

3-fázisú hálózati analizátor

TRMS feszültség és áram mérése
Hatásos, meddő és látszólagos teljesítmény és energia mérése
cos φ és teljesítmény tényező mérése
Egyszerre 383 paraméter mérése / számítása
Frekvenciamérés
4 s és 60 perc között választható integrációs idő
Feszültségek és áramok harmonikus analízise a 49. összetevőig
Feszültség rendellenességek 10 ms felbontással
Feszültség és áram hullámformák grafikus megjelenítése
A harmonikusok hisztogramos megjelenítése
FEszülsté és áram vektor diagramja
Feszültség asszimetria mérése
Előre megadott adtgyűjtő beállítások
Beépített memória
Wi-Fi és USB interfész
Android/iOS/Windows software
Telepes/hálózati táplálás
Vízálló IP65-ös terepi kivitel

Műszaki adatok
Professzionális 1- és 3-fázisú teljesítmény-analizátor, VEGA78

VEGA78

Professzionális 1- és 3-fázisú teljesítmény-analizátor

TRMS P-N, P-P, P-PE feszültségek mérése
L és N áram TRMS mérése
Hatásos, meddő és látszólagos teljesítmény és energia mérése
Teljesítménytényező mérése
Frekvenciamérés
Max. 251 kiválasztott paraméter mérése/számítása
Beépített időzítő
Feszültségek és áramok harmonikus analízise a 49. összetevőig
Feszültség rendellenességek 10 ms felbontással
Numerikus és grafikus megjelenítés
Feszültségek és áramok vektordiagramja
Feszültség aszimmetria
Előre megadott paraméterek adatgyűjtése
TFT színes érintő-képernyő
15 MB belső memória
Memória bővíthető USB pen-drive-val
USB interfész
Menü-érzékeny Help
Virtuális billentyűzet a képernyőn
Windows alatt futó analizáló szoftver
Telepes/hálózati működés

Műszaki adatok
Hálózati és teljesítmény  analizátorok,  PQA823

PQA823

Hálózati és teljesítmény analizátor

Mért paraméterek
Fázis-semleges, fázis-fázis és fázsi-föld feszültség
Fázis és semleges áram
Teljesítménytényező
Valódi, meddő és látszólagos teljesítmény és energia
Feszültség és áram harmonikusok a 49. összetevőig
Feszültség anomáliák regisztrálása
Flicker detektálása
Feszültség aszimmetria
Induló áramok
15 MB belső külcő CF kártáyval bővíthatő memória az adatgyűjtéshez
Max. 251 egyidejűleg kiválasztott paraméter mérése/számítása
Pen-drive csatlakoztatási lehetőség
USB interfész PC-hez történő csatlakozáshoz
Menü-érzékeny Help
Virtuális billentyűzet a képernyőn
Windows alatt futó magyar-nyelvű analizáló szoftver
Telepes/hálózati működés

Tovább....
Hálózati és teljesítmény  analizátorok, PQA824

PQA824

Hálózati és teljesítmény analizátor

Mért paraméterek
Fázis-semleges, fázis-fázis és fázsi-föld feszültség
Fázis és semleges áram
Teljesítménytényező
Valódi, meddő és látszólagos teljesítmény és energia
Feszültség és áram harmonikusok a 49. összetevőig
Feszültség anomáliák regisztrálása
Flicker detektálása
Feszültség aszimmetria
Induló áramok
15 MB belső külcő CF kártáyval bővíthatő memória az adatgyűjtéshez
Max. 251 egyidejűleg kiválasztott paraméter mérése/számítása
Pen-drive csatlakoztatási lehetőség
USB interfész PC-hez történő csatlakozáshoz
Menü-érzékeny Help
Virtuális billentyűzet a képernyőn
Windows alatt futó magyar-nyelvű analizáló szoftver
 5 µs-os (200 kHz) feszültség tranziensek detektálása
Telepes/hálózati működés

Tovább...

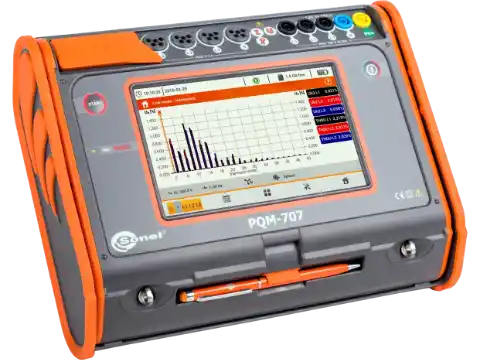

Hálózai minőség analizátor, PQM707

PQM707

Hálózai minőség analizátor

L1, L2, L3 és N-PE feszültség: átlag és min/max értékek 760V-ig, mérés feszültségváltókkalis
L1, L2, L3 és N áram átlag és min/max értékek 3kA-ig (a lakatfogótól függően, mérés áramváltókkal is
Áram és feszültség csúcstényező
Frekvenciamérés 40... 70 Hz tartományban
Valódi, látszólagos és meddő teljesítmény
Teljesítmény regisztrálás Budeanu módszerrel, IEEE 1459 sterint
Valódi, látszólagos és meddő energia
Teljesítmény tényező, cos fi, tg fi
Áram és feszültség harmonikusok a 40. összetevőig
Áram és feszültség THD
Rövid-idejű (PST) és hosszú-idejű (PLT) flicker
Áram, feszültség aszimmetria
Áram és feszültség események regisztrálása a hullámformával és RMS félperiódusok grafikonjával
Indlóáram mérése
Energia tarifa számítása

Műszaki adatok
Teljesítmény és harmonikus analizátor, HA1600A

HA1600A

Teljesítmény és harmonikus analizátor

Teljesítmény, feszültség, áram, fázisszög stb. mérése
A harmonikusok táblázatos és hisztogramos megjelenítése
Feszültség és áram hullámformák megjelenítése
Folytonos analízis a grafikus megjelenítés valós-idejű frissítésével
EN61000-3-2/-3 megfelelő minőségi mérések
Párhuzamos nyomtató, RS232 ill. USB interfészek
Vezérelhetőség PC-ről
Számítógépes szoftver az eredmények dokumentálásához AC1000A
EN61000-3-2-nek megfelelő tápforrás
1000 W teljesítmény 230 V-nál
Max. 4·4 Arms terhelő áram, és max. 10 A csúcsáramok
Túlterhelés védelem
Csatlakoztatás szabványos csatlakozóval

Műszaki adatok
Hálózati és teljesítény analizátorok, Nanovip3, Nanovip2

Nanovip2

Hálózati és teljesítény analizátorok, Nanovip3

Mért paraméterek
Fázis-semleges, fázis-fázis és fázsi-föld feszültség
Fázis és semleges áram
Teljesítménytényező
Valódi, meddő és látszólagos teljesítmény és energia
Feszültség és áram harmonikusok a 49. összetevőig
Feszültség anomáliák regisztrálása
Flicker detektálása
Feszültség aszimmetria
Induló áramok
15 MB belső, külső CF kártyával bővíthatő memória
Max. 251 kiválasztott paraméter mérése/számítása
Pen-drive csatlakoztatás
USB interfész
Menü-érzékeny Help
Virtuális billentyűzet a képernyőn
Windows alatt futó analizáló szoftver
5 µs-os (200 kHz) feszültség tranziensek detektálása
Telepes/hálózati működés

Műszaki adatok

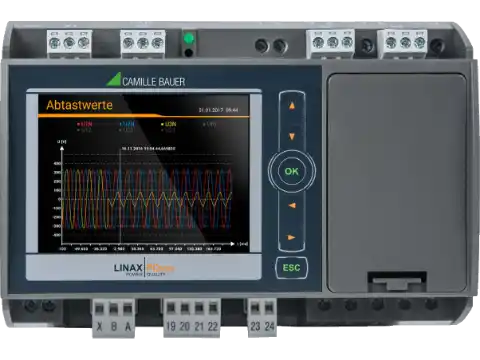

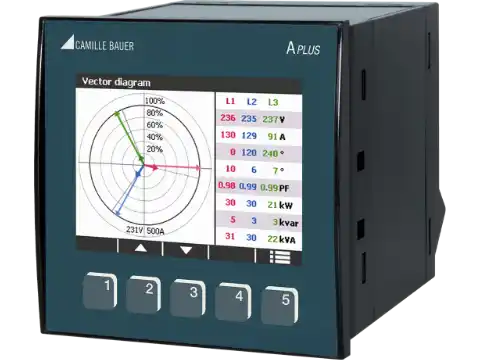

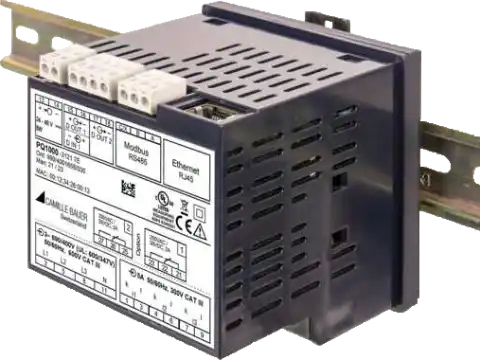

Lumel, Camille Bauer és Qweed sínre/panelbe építhető teljesítmény /hálózati analizátorok

3-fázisú hálózati analizátor és teljesítménymérő, QC-Power-T-485

QC-Power-T-485

3-fázisú hálózati analizátor és teljesítménymérő

4-DIN modulos házba épített 3-fázisú hálózati analizátor, 1-fázis, 3-fázisú és 3-fázis+semleges vezetővel elátott szimmetrikus és aszimmetrikus terhelésű elektromos hálózatok paramétereinek TRMS mérésére, RS485 RTU kimenettel, és LCD-s megjelenítővel DIN-sínre szerelhető kivitelben
Táplálás: 230 V AC
Mérések: fázis és vonali feszültség (TRMS), áram (TRMS), valódi, meddő, látszólagos teljesítmény, valódi és meddő fogyasztás, frekvencia, teljesítmény tényező és fázisszög
Az áramváltók és feszültségváltók áttétele beállítható
Az áramváltók szekunder oldala földelhető
A valódi és meddő fogyasztás nullázható
A csúcsértékek és az áramhoz tartozó idő tárolása
RS485 interfész
A csúcsértékek és az áramhoz tartozó idő tárolása

Műszaki adatok
3-fázisú hálózati analizátor és teljesítménymérő, QC-Power-T-RELE

QC-Power-T-RELE

3-fázisú hálózati analizátor és teljesítménymérő

4-DIN modulos házba épített 3-fázisú hálózati analizátor, 1-fázis, 3-fázisú és 3-fázis+semleges vezetővel elátott szimmetrikus és aszimmetrikus terhelésű hálózatok paramétereinek TRMS mérésére, 2 relé kimenettel és LCD-s megjelenítővel DIN-sínre szerelhető kivitelben
Táplálás: 230 V AC
Mérések: fázis és vonali feszültség (TRMS), áram (TRMS), valódi, meddő, látszólagos teljesítmény, valódi és meddő fogyasztás, frekvencia, teljesítmény tényező és fázisszög
Az áramváltók és feszültségváltók áttétele beállítható
Az áramváltók szekunder oldala földelhető
A valódi és meddő fogyasztás nullázható
A csúcsértékek és az áramhoz tartozó idő tárolása
RS485 interfész
A csúcsértékek és az áramhoz tartozó idő tárolása
2 programozható relé kimenet (max., vagy min. értékek jelzéséhez, beállítható késleltetéssel, vagy pulzus kimenetű működéssel valódi / meddő energia méréséhez

Műszaki adatok
3-fázisú hálózati analizátor és teljesítménymérő, QC-Power-T-TA

QC-Power-T-TA

3-fázisú hálózati analizátor és teljesítménymérő

Teljesítménymérő / hálózati analizátor 7-din modulos tokban, közvetlenül 90 Aeff-ig áram bemenettel 1- és 3-fázisú semleges vezetővel ellátott, vagy a nélküli szimmetrikusan, aszimmetrikusan terhelt rendszerek mérésére.
Tápfeszültség: 400 V AC
Közvetlen feszültség bemenet
Közvetlen áram bemenet O12.5 mm furatokon keresztül, max. 25 mm2 keresztmetszetű kábelekkel
3-fázisú rendszer mért / kijelzett értékei: feszültség, áram, valódi,meddő, látszólagos teljesítmény, teljesítmény tényező, frekvencia, valódi és meddő fogyasztás
RS485 interfész

Műszaki adatok
3-fázisú teljesítménymérő, QC-Power-3PC

QC-Power-3PC

3-fázisú teljesítménymérő

3-DIN modulos házba épített 3-fázisú teljesítménymérő kétirányú energiaméréssel és RS485 kimenettel
Táplálás: 230 V AC
Mért paraméterek
Áram: TRMS mérés. 0,02... 5 Atrms, 40... 100Hz
Feszültség: 20÷500Vtrms vonali feszültség, 380Vrms fázis-semleges feszültség, 40... 100Hz
Hatásos teljesítmény: 1%. Maximum, átlag és pillanatnyi érték kijelzés
Meddő teljesítmény: 1%. Maximum, átlag és pillanatnyi érték kijelzés
Teljesítmény tényező: ±1%
Frekvencia
Valódi és meddő energia: kétirányú CLASS 2
Üzemóra számláló:
RS485 interfész

Műszaki adatok
3-fázisú teljesítménymérő, QC-Power-3PC

ND-30

1- és 3-fázisú teljesítménymérő és analizátor

1-és 3-fázisú 3- és 4-vezetékes, szimmetrikusan és aszimmetrikusan terhelt hálózatok 54 paraméterének mérése beleértve az U/I harmonikusokat is az 51-ik összetevőig
Grafikus, színes TFT 3,5"-os, 320 x 240 pixeles, konfigurálható kijelző (10, egyenként 5-paraméteres megjelenítés)
Programozható áram és feszültségváltók
Max/min értéket tároló memória
2 konfigurálható riasztási kimenet
Opcionális 0/4... 20 mA-es kimenet és 2 Pt100-as hőmérsékletmérő bemenet
32 mért paraméter tárolása (8 GB belső memória)
RS-485 interfész - MODBUS protokoll
Modem és Ethernet 10/100 BASE-T (opció): protokoll: MODBUS TCP/iP, HTTP, FTP, szolgáltatások: www szerver, ftp szerver, DHCP kliens
Programozás az ingyenes eCon szoftverrel
Telepes táplálású RTC
Méretek: 96 x 96 x 77 mm

Műszaki adatok
3-fázisú teljesítménymérő, QC-Power-3PC

BM-1200

1- és 3-fázisú teljesítmény- és fogyasztásmérő

Jól látható egy-soros háttér-világított kijelzés (LCD)
Egyszerű kezelés és paraméterezés
A mért adatok automatikus ciklikus görgetése
Beépített valódi és meddő energiamérő, olcsó alteternitíva energia méréshez
Használható elosztó rendszerekben, üzemekben, ipari létesítményekben
Alkalmas analóg mérőműszerek kiváltására és olcsó fogyasztásmérőnek
Minden paraméter a helyszínen beállítható
Modbus RTU (RS485) interfész a készülék magasabb rendű hálózatban való alkalmazására
Mérő bemenet: feszültség 57.7... 277 VLN, 100... 480 VLL, áram 1, 5 A
Frekvencia: 45...50/60...65 Hz
Mérhető hálózat 1-fázisú, 3-fázisú 3/4 vezetékes szimmetrikus és aszimmetrikus rendszer

Műszaki adatok
3-fázisú teljesítménymérő, QC-Power-3PC

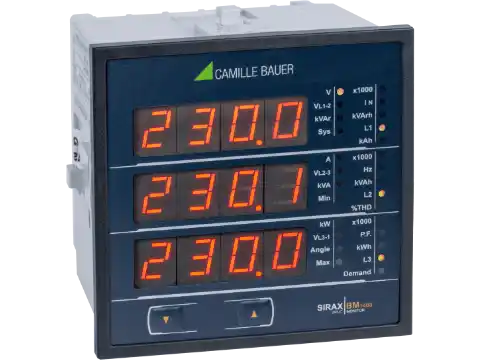

BM-1400

3-fázisú teljesítmény- és fogyasztásmérő

Jól látható, egyértelmű LED kijelzés
Egyszerű kezelés és paraméterezés
A mért adatok automatikus ciklikus görgetése
Beépített valódi és meddő energiamérő
Használható elosztó rendszerekben, berendezésekben, üzemekben
Minden paraméter a helyszínen beállítható
Modbus RTU (RS485) or Modbus TCP (Ethernet) interfész magasabb rendű hálózatban való alkalmazásra
Mérő bemenet: feszültség 57.7...277 VLN, 100...480 VLL, áram 1 / 5 A
Frekvencia: 45...50/60...66 Hz
Mérhető hálózat: 3-fázisú 3/4 vezetékes szimmetrikus és aszimmetrikus rendszer

Műszaki adatok
3-fázisú teljesítménymérő, MM-1200

MM-1200

3-fázisú teljesítmény- és fogyasztásmérő

Jól látható, egyértelmű TFT kijelzés
Egyszerű kezelés és paraméterezés az érintő képernyő segítségével
A mért adatok automatikus ciklikus görgetése
Beépített valódi és meddő energiamérő
Használható elosztó rendszerekben, berendezésekben, üzemekben, épület automatizálásban
Áram, feszültség, teljesítmény, stb. paraméterek gyűjtése és kijelzése
Modbus RTU (RS485) interfész magasabb rendű hálózatban való alkalmazásra
Mérő bemenet: feszültség 57.7...277 VLN, 100...480 VLL, áram 1 / 5 A
Frekvencia: 45...50/60...66 Hz
Mérhető hálózat: 3-fázisú 3/4 vezetékes szimmetrikus és aszimmetrikus rendszer

Műszaki adatok
3-fázisú teljesítménymérő, MM1400

MM-1400

3-fázisú teljesítmény- és fogyasztásmérő

Jól látható, egyértelmű TFT kijelzés
Egyszerű kezelés és paraméterezés az érintő képernyő segítségével
FEszülétltség/áram harmoikusok monitorozása é kijelzése Beépített valódi és meddő energiamérő
Alkalmas energiamérésre és ipari épületekk automatizálására
Fogyasztás, elektromos parméterek (áram, feszültség, eljesímtény, harmonikusok (56.-ig) mérésére, adatgyűjtésre
Paraméterezés az érintő képernyő segítségével
Modbus RTU (RS485) interfész magasabb rendű hálózatban való alkalmazáshoz
Mérő bemenet: feszültség 57.7... 288 VLN, 100... 500 VLL, áram: 1 / 5 A
Frekvencia: 45...50/60...66 Hz
TRMS mérés az 56. harmonikusig
Mérhető hálózat: 3-fázisú 3/4 vezetékes szimmetrikus és aszimmetrikus rendszer

Műszaki adatok

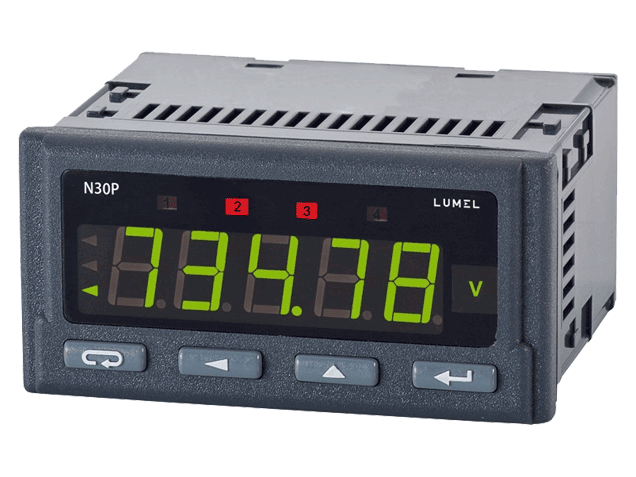

1-fázisú teljesítmény és fogyasztásmérő, N30P

N30P

1-, és 3-fázisú teljesítmény és fogyasztásmérő

1-fázisú hálózat mért paraméterei: feszültség, áram, hatásos, meddő/látszólagos teljesítmény és fogyasztás, cos φ, tg φ, φ, frekvencia, 15-perces hatásos teljesítmény, 10-perces feszültség, 10-s-os frekvencia
3-színű 14 mm magas, három határértékre programozható kijelző
Programozás nyomógombokkal, vagy az RS485 vonalon az LPConfig programmal
6 különböző üzemmódú 4 riasztási kimenet LED jelzéssel
Az összes mért paraméter minimum és maximum értékének tárolása
Bármelyik mért paraméter konvertálása 0/4... 20 mA, vagy 0... 10 V-be
Firmware frissítés (opció)

Műszaki adatok

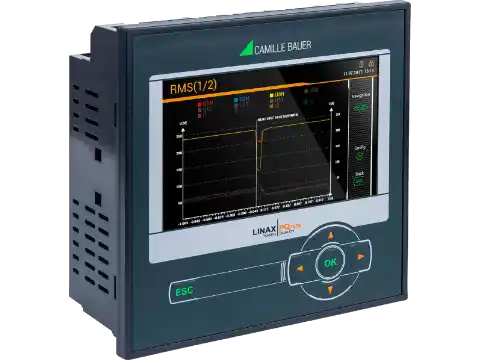

Hálózati teljesítmény minőség analizátor, PQ3000

PQ3000

Hálózati teljesítmény minőség analizátor

A osztályú. IEC 61000-4-30 szerinti hálózati analizátor
Standardizált adatformátum: PQDIF
Energia analíziss, class 0.5S (mérés, terhelési profil, trend analízis)
EN50160 conform jegyzőkönyv SMARTCOLLECT PM20 szoftverrel
On-site esemény kijelzés
Közvetlen mérés 690V-ig, CATIII
Feltételes monitorozás
Limit figyelés riasztással
Univerz6ális folyamat I/O
Grafikus megjelenítés
Nagyfelbontású színes TFT kijelző
Ethernet interface
Paraméterezés WEB browser-en keresztül
Mért érték megjelenítés (http)
Távadatgyűjtés vezérlő rendszeren keresztül (Modbus/TCP)
Modbus/RTU interfész
Relé és analóg kimenetek, digitális aktív és passzív bemenetek
Szünetmentes tápegység
Adat analízis, gyűjtött adatok tárolása PQDIF formátumban
Idő szinkronizálás GPS-el

Műszaki adatok

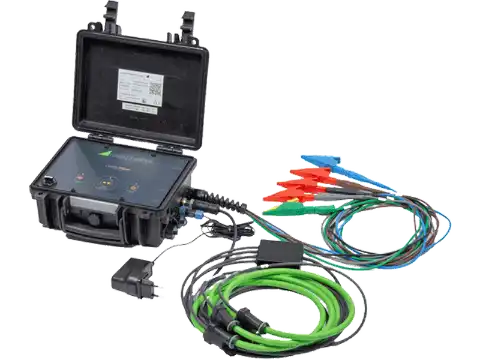

Hálózati teljesítmény minőség analizátor, PQ5000

PQ5000

Hálózati teljesítmény minőség analizátor

A osztályú. IEC 61000-4-30 szerinti hálózati analizátor
Standardizált adatformátum: PQDIF
Energia analíziss, class 0.5S (mérés, terhelési profil, trend analízis)
EN50160 conform jegyzőkönyv SMARTCOLLECT PM20 szoftverrel
On-site esemény kijelzés
Közvetlen mérés 690V-ig, CATIII
Feltételes monitorozás
Limit figyelés riasztással
Univerz6ális folyamat I/O
Grafikus megjelenítés
Nagyfelbontású színes TFT kijelző
Ethernet interface
Paraméterezés WEB browser-en keresztül
Mért érték megjelenítés (http)
Távadatgyűjtés vezérlő rendszeren keresztül (Modbus/TCP)
Modbus/RTU interfész
Relé és analóg kimenetek, digitális aktív és passzív bemenetek
Szünetmentes tápegység
Adat analízis, gyűjtött adatok tárolása PQDIF formátumban
Idő szinkronizálás GPS-el

Műszaki adatok

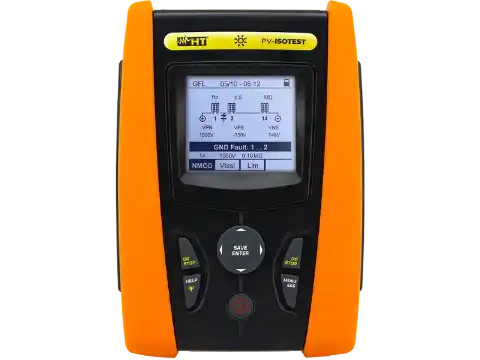

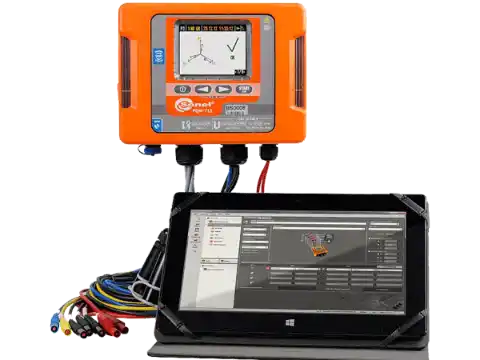

HTItalia, Sonel, Metrawatt, Testboy fázissorrend teszterek

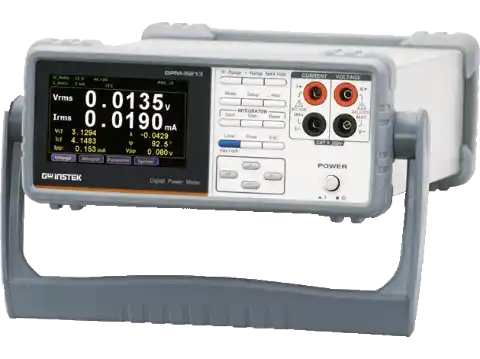

Teljesítménymérő, GPM-8213

GPM-8213

Teljesítménymérő

Pontosság: ±(0.1% MÉ + 0.1% MV)
2 fő és 6 egyéb mért érték kijelzése
Egyszerű kijelzés: 4 mért érték kijelzése
Kielégíti az IEC62301 előírásait
Feszültség/áram sávszélessége: DC... 6 kHz
Teljesítménymérés felbontása: 1 mW
U/I csúcstényező CF=3 torzított jelnél és CF=6 fél tartománynál
Idő szerinti integrálás teljesítmény és áram mérésnél
THD mérés
Előlapi csatlakozók
4”-os TFT kijelző
RS232C. USB eszköz, LAN és opció GPIB interfész
Opcionális mérőfej GPM-001

Műszaki adatok
Többfunkciós teljesítménymérő, A2000

A2000

Többfunkciós teljesítménymérő

Mért paraméterek: áram, feszültség, valódi, látszólagos és meddő teljesítmény, teljesítménytényező, valódi és meddő fogyasztás, harmonikus torzítás és harmonikus összetevők
Pontos mérés hibakorlátozással 0.25% fölött (áram és feszültség)
A kiviteltől függően Profibus-DP, LONWORKS vagy RS 485 interfész Modbus RTU és más protokollokkal
144 x 144 mm előlapi méret
60 mm-es beépítési mélység
14 mm-es, nagy kontraszttal rendelkező LED-es kijelzés
A kiválasztott paraméter mért adatainak folyamatos gyűjtése terhelési profil megállapításához és statisztikai célokra (opcionális)
Interferencia gyűjtése nagysebességű eseményregisztrálással és az esemény bekövetkezte előtti állapot regisztrálásával (opcionális)
Galvanikusan elválasztott bemenetek
Két határérték kontaktus, amely tetszőleges mért értékhez rendelhető hozzá

Műszaki adatok
Többfunkciós teljesítménymérő, SINEAX A 210, A 220

SINEAX A210, A220

Többfunkciós teljesítménymérő

Egyfázisú-, vagy 3-, vagy 4-vezetékes szimmetrikus vagy aszimmetrikus hálózat mérése, 4-negyedes működés
Mérhető paraméterek
Fázisfeszültségek
Delta-feszültségek
Fázisáramok
Áram átlagértékek
Semleges vezető árama
Valódi fázis teljesítmények
Rendszer valódi teljesítménye
Meddő fázisteljesítmények
Rendszer meddő teljesítménye
Látszólagos fázis teljesítmények
Rendszer látszólagos teljesítménye
Teljesítmény-tényező fázisonként
Rendszer teljesítmény-tényezője
Rendszercos fi
Frekvencia
Bejövő/kimneő valódi fogyasztás magas/alacsony tarifa
Meddő induktív-kapcitív fogyasztás magas/alacsony tarifa
Időintervallum teljesítményméréshez

Műszaki adatok
3-fázisú teljesítménymérő, QC-Power-3PC

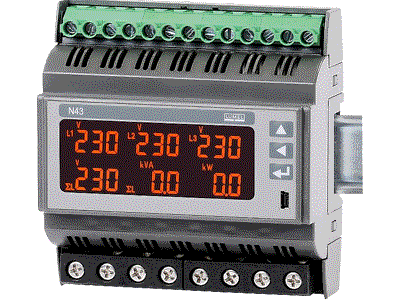

N43

3-fázisú teljesítménymérő

Közvetlen (max. 63A) és áramváltós áram bemenet, 3-fázisú 4-vezetékes, vagy 3-fázisú 3-vezetékes szimmetrikus, vagy aszimmetrikus rendszer mérésére
Táplálás: 230 V AC
Mért paraméterek
Vrms , Irms, hatásos, meddő és látszólagos teljesítmény, hatásos és meddő energia, teljesítménytényezők, frekvencia, THD
Egyéb
RS485 interfész
A beállított áttétel kijelzése
Háttér-világított LCD
Programozható kijelzés
3 programozható risztási és 1 pulzus kimenet az alapkivitelben
Pulzus kimenet 3-fázisú hatásos fogyasztásmérőhöz
RS-485 interfész (MODBUS)
. USB csatlakozás programozáshoz

Műszaki adatok

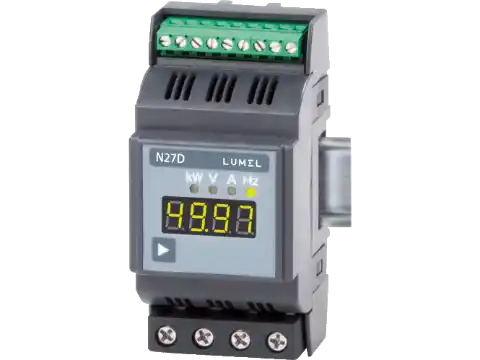

1-fázisú teljesítménymérő, N27D

N27D

1-fázisú teljesítménymérő

Közvetlen árambemenet 63A-ig
Bemenő feszültség: max. 500V
AC RMS áram, feszültség, hatásos teljesítmény és frekvencia mérése
Átkapcsolható kijelzés
4-digites sárga LED kijelzés
Háttér-világított mértékegység
Modern tervezés, beépítés kapcsolótáblákba, elosztó szekrényekbe EN 62208 szerinti 35mm-es sínre
3 modulos szélesség

Műszaki adatok

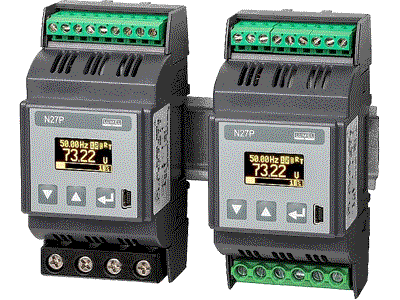

1-fázisú teljesítménymérő, N27P

N27P

1-fázisú teljesítménymérő

1-fázisú hálózat paramétereinek mérése: U, I, f, P, Q, S, PF, tg ? , ? , Ep, Eq
Univerzális mérőbemenetek:
1 /5 A, 100/ 400 V vagy 32/63 A, 100/400 V
Programozható analóg 0/4… 20 mA-es kimenet
RS485 Modbus RTU Slave interfész
Programozható feszültség és áramváltó áttétel
Programozás nyomógombokkal, vagy USB interfészen keresztül az ingyenes eCon szoftverrel
Modern grafikus OLED kijelző

Műszaki adatok

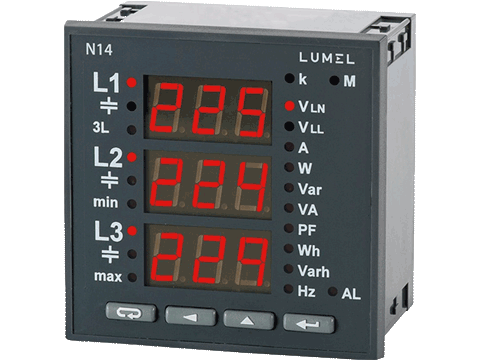

3-fázisú teljesítménymérő, N14

N14

3-fázisú teljesítménymérő

3-fázisú 3-, vagy 4-vezetékes szimmetrikus / aszimmetrikus rendszer méréséhez
V RMS, I RMS mérés
Hatásos, meddő és látszólagos teljesítmény/energia mérése
frekvencia és PF mérése
Állítható feszültség és áramváltó áttétel
15-perces átlagteljesítmény mérése
RS-485 (MODBUS) interfész
Ethernet (PD8-on keresztül)
Internet (SM61-en keresztül)
Állítható riasztási szintek
Programozás nyomógombokkal, vagy az RS485 interfészen keresztül az ingyenes LPCon programmal
OC típusú impulzus kimenet valófi fogyasztás távadásához
Fogyasztási adatok tárolás nem -felejtő memóriába
Fáziskiesés figyelése és jelzése

Műszaki adatok

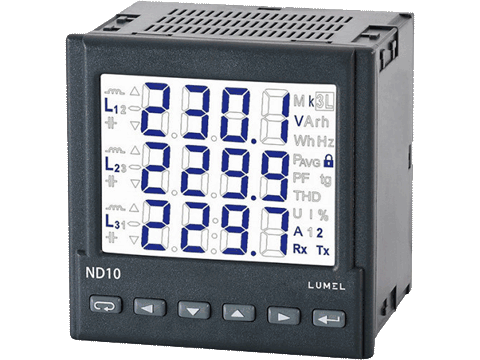

3-fázisú teljesítménymérő, QC-Power-3PC

ND10

3-fázisú teljesítménymérő

3-fázisú, 4-vezetékes szimmetrikus / aszimmetrikus terhelésű hélózatok mérésére
Táplálás a mért hálózatból
Mért paraméterek: UL-L, UL-N, In, f, P, Q, S, PF, tg ?, cos ?, ?, Ep+, Ep-, EqL, EqC, THD
2 riasztási relé kimenet
Beállítható áramváltó áttétel
Pulzus kimenet hatásos teljesítmény tavadásához
RS485 Modbus Slave interfész (opció)
3.5”-os monokróm LCD
IP65 mechanikai védelem

Műszaki adatok
3-fázisú teljesítménymérő, QC-Power-3PC

ND20

3-fázisú teljesítménymérő

2, 3, vagy 4-vezetékes szimmetrikus / aszimmetrikus terhelésű rendszerek paramétereinek mérésére
Nagy pontosság
Beállítható feszültség és áramváltó áttétel
Feszültség és áram-harmonikusok mérése
Feszültség és áram THD mérése
15, 30 és 60-perces teljesítmény profil felvétele (9000 mérés)
Fogyasztásmérés a kiválasztott harmonikusra
Háttér-világított 3.5”-os LCD
IP65 mechanikai védelem az előlapról
RS-485 MODBUS interfész
Konfigurálható analóg, riasztás és pulzus (energia) kimenet
Konfigurálható kijelzés

Műszaki adatok

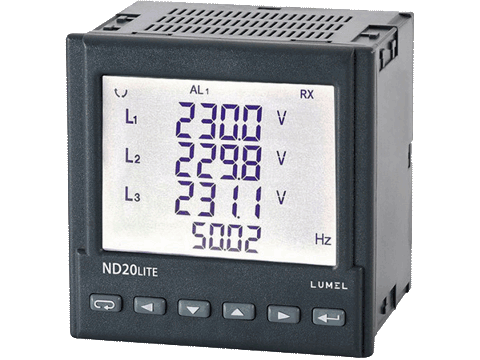

3-fázisú teljesítménymérő, ND20Lite

ND20Lite

3-fázisú teljesítménymérő

Hálózati paraméterek mérése 2-, 3-, vagy 4- vezetékes szimmetrikusan/aszimmetrikusan terhelt rendszerben Nagy pontosság
A programozott értékek kijelzése
THD mérés
3.5”-os háttér-világított LCD
IP65 mechanikai védettség az előlapról
RS-485 interfész (MODBUS)
Konfigurálható risztási relé és pulzus (energia) kimenet
Konfigurálható kijelzési oldalak

Műszaki adatok
3-fázisú teljesítménymérő, QC-Power-3PC

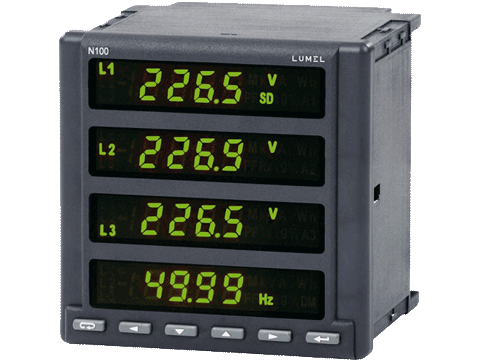

N-100

3-fázisú teljesítménymérő

3-fázisú 3- és 4-vezetékes, szimmetrikusan és aszimmetrikusan terhelt hálózatok paramétereinek mérése
Konfigurálható kétszínű (piros, zöld) LED kijelző, (20 különböző, egyenként 4-paraméteres megjelenítés)
Programozható analóg kimenetek (0... 20 mA, -20... +20 mA)
4-negyedes energiamérés
Háttérvilágított mértékegységek
Programozható áram és feszültségváltók
Max/min értéket tároló memória
Konfigurálható analóg és riasztási kimenetek
Hatásos teljesítmény impulzus kimenet és bemenet (opció)
Mért paraméterek tárolása (8 GB belső memória, opció)
RS-485 interfész - MODBUS protokoll
Ethernet interfész 10/100 BASE-T (opció): protokoll: MODBUS TCP/iP, HTTP, FTP, szolgáltatások: www szerver, ftp szerver, DHCP kliens
Programozás az ingyenes eCon szoftverrel
Telepes táplálású RTC

Műszaki adatok
3-fázisú teljesítménymérő, MM1400

BM-1450

DC teljesítménymérő

Kétirányú DC feszültség, áram, teljesítmény, fogyasztás stb. mérése
Mérés 1 feszültség és 4 áram csatornán
4 relés kimenet külső készülékek vezérlésére 4-soros, nagyméretű LED kijelző
Konfigurálása az előlapi 3 nyomógombbal, vagy az RS485 vonalon
Bemenő feszültség: 10... 60 V, 61... 200 V, 201... 1000 V DC
Bemenő áram (skálázható): 1... 20 kA DC
Bemenő áram-csatornák száma: 4
Áram-érzékelő: sönt
Táplálás: 60... 300 V AC/DC
Pontosság (feszültség / áram / teljesítmény): ± 0.5%

Műszaki adatok
1-fázisú teljesítmény és fogyasztásmérő, N30P

N30P

1-, és 3-fázisú teljesítmény és fogyasztásmérő

1-fázisú hálózat mért paraméterei: feszültség, áram, hatásos, meddő/látszólagos teljesítmény és fogyasztás, cos φ, tg φ, φ, frekvencia, 15-perces hatásos teljesítmény, 10-perces feszültség, 10-s-os frekvencia
3-színű 14 mm magas, három határértékre programozható kijelző
Programozás nyomógombokkal, vagy az RS485 vonalon az LPConfig programmal
6 különböző üzemmódú 4 riasztási kimenet LED jelzéssel
Az összes mért paraméter minimum és maximum értékének tárolása
Bármelyik mért paraméter konvertálása 0/4... 20 mA, vagy 0... 10 V-be
Firmware frissítés (opció)

Műszaki adatok
